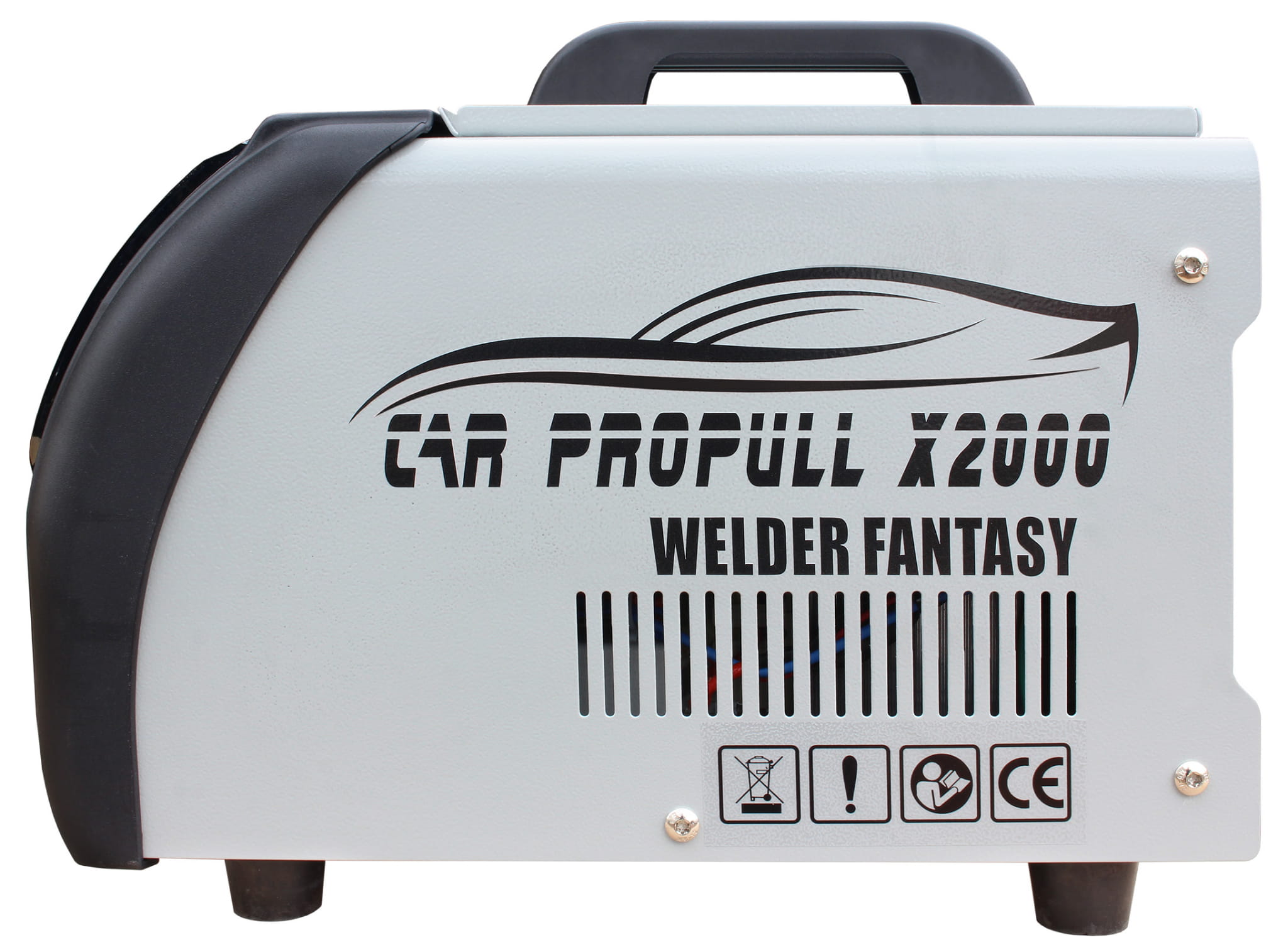

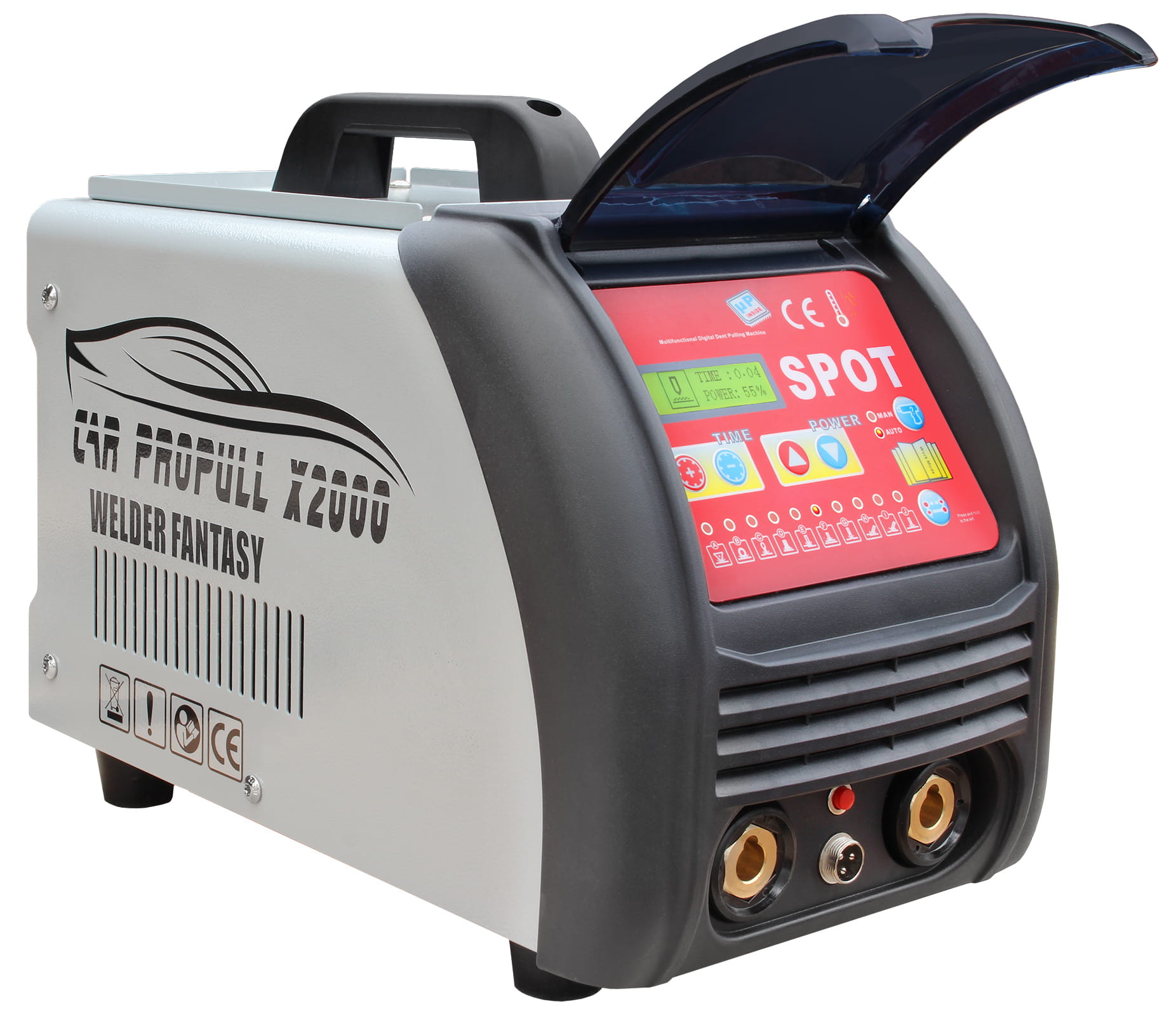

Welder Fantasy Spotter für Karosseriereparaturen Auto ProPull X-2000

WELDER FANTASY SPOTTER CAR PROPULL X-2000 SCHWEISSGERÄT

Hersteller: Welder Fantasy | Stromversorgung: 230 V | Strom: 2000 A | Leistung: 12,5 kVa | Dicke des geschweißten Materials [mm]: 0,8 + 1,2

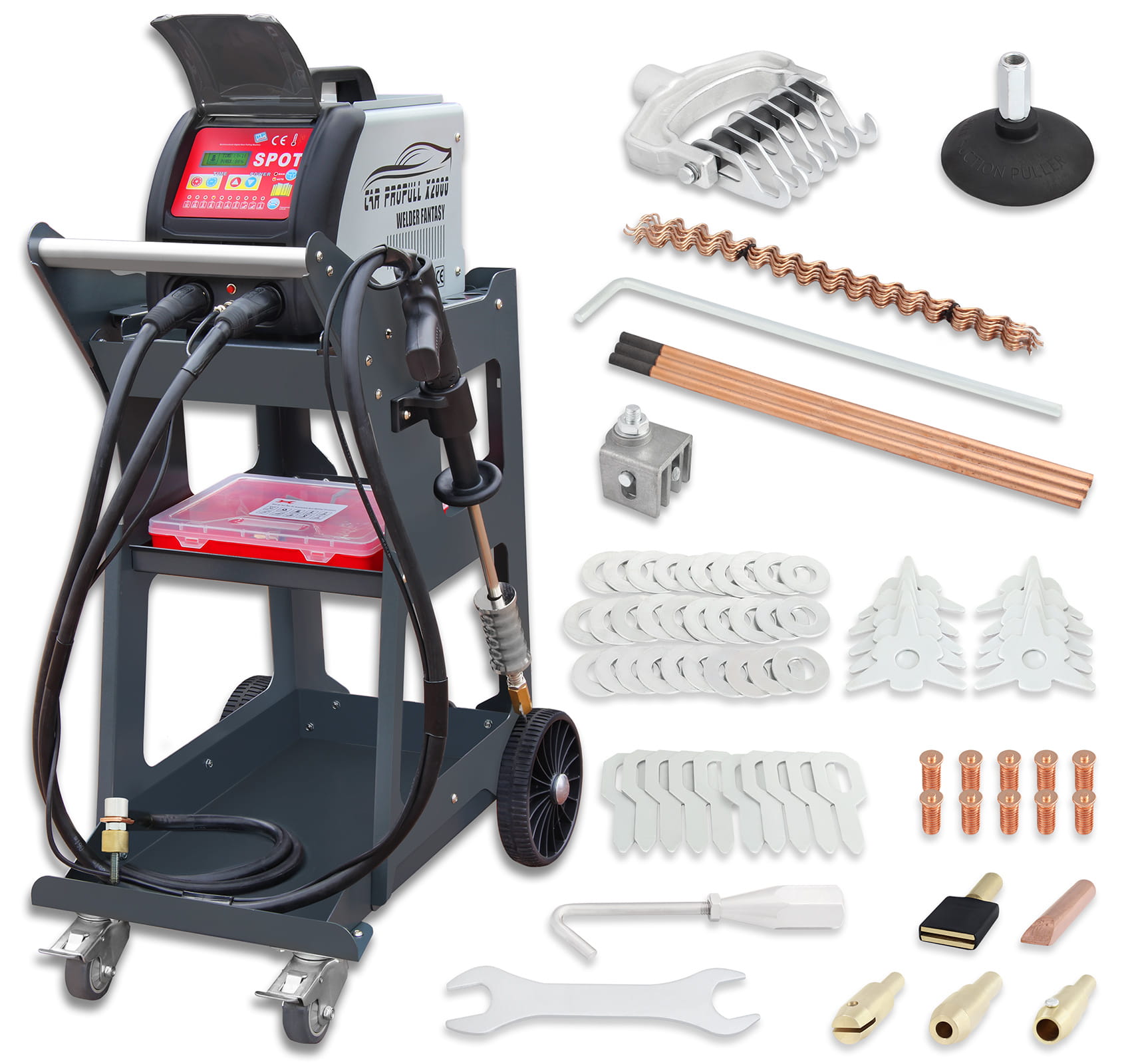

STANDARDAUSRÜSTUNG:

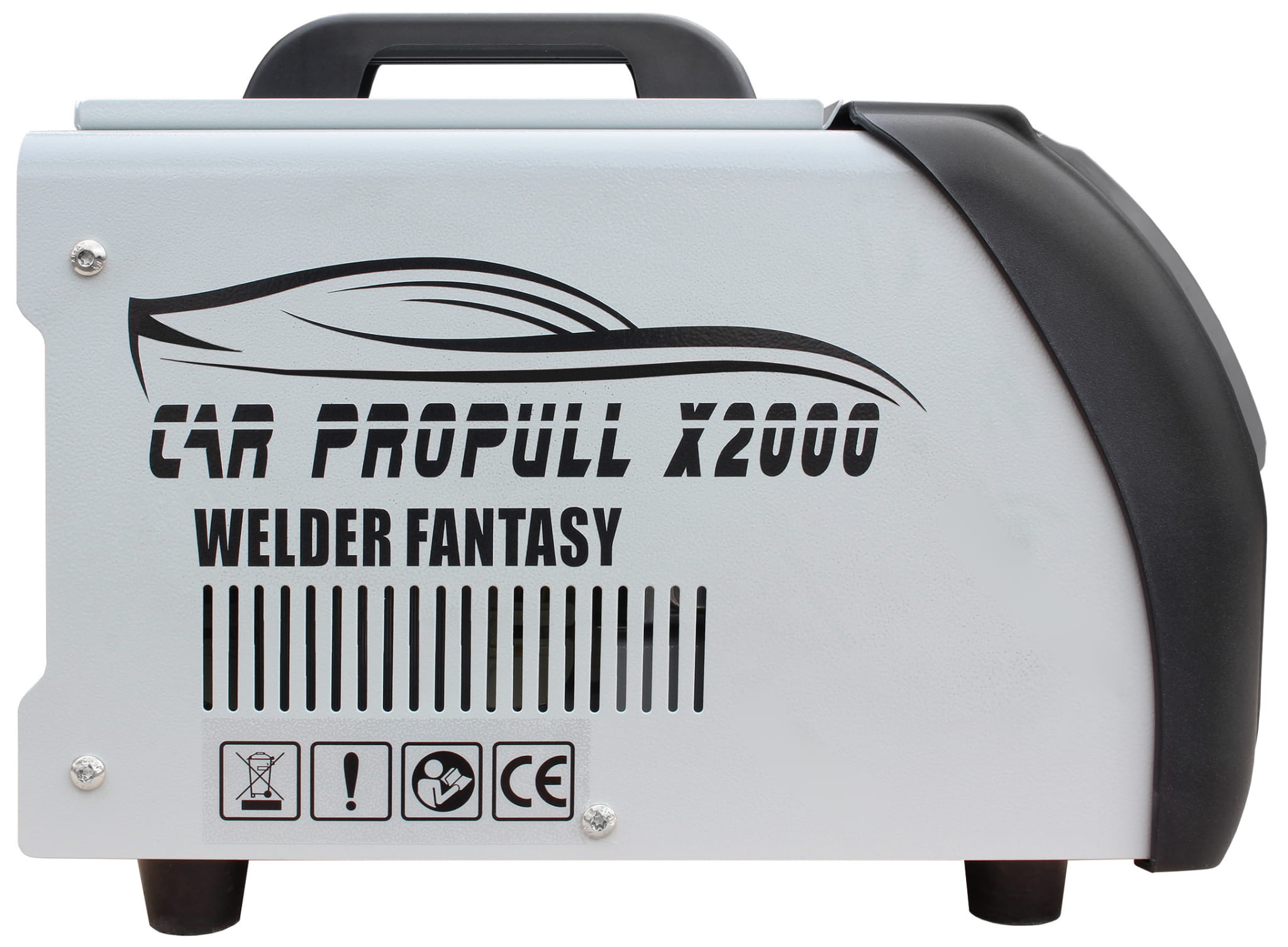

• Gerät CAR PROPULL X2000

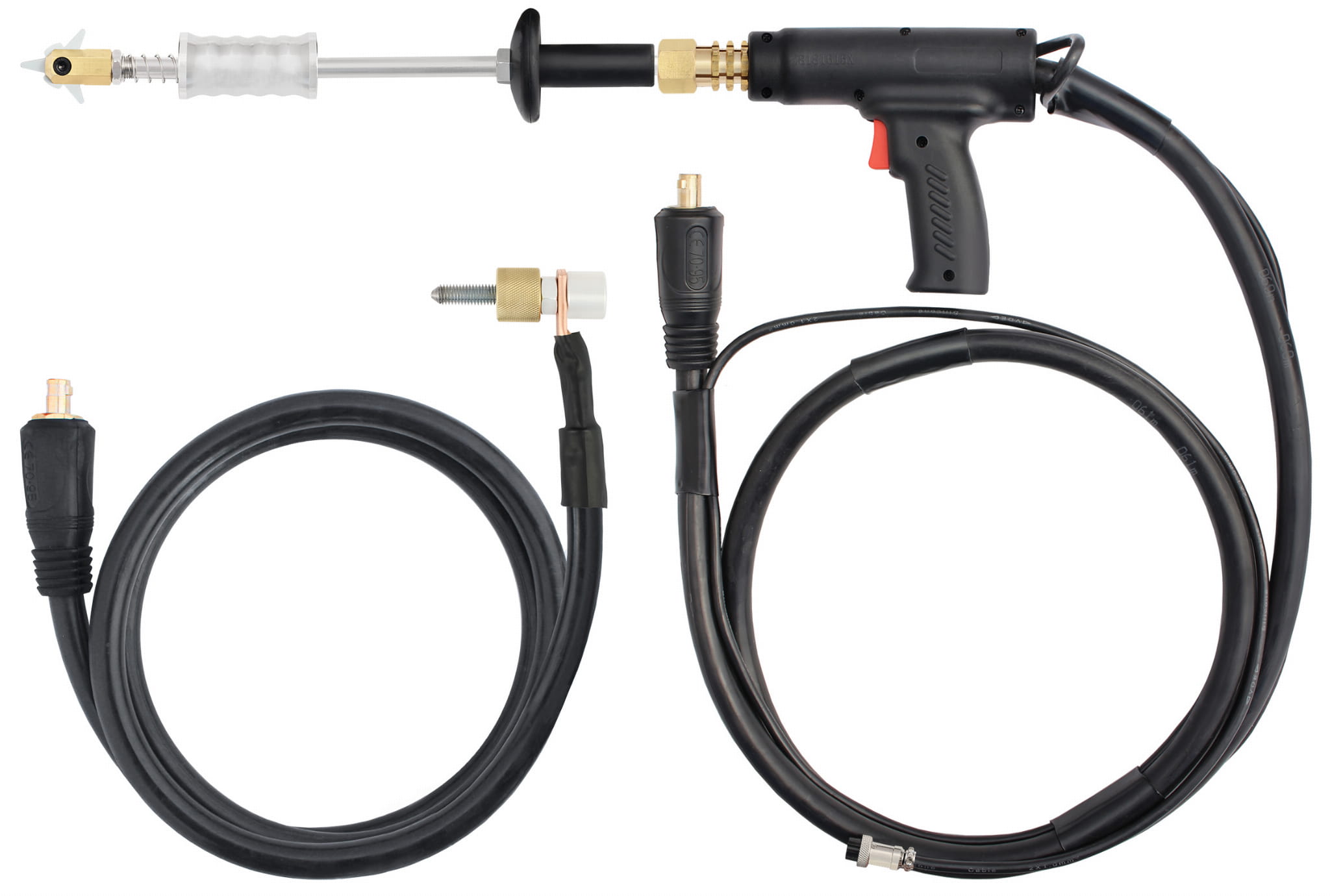

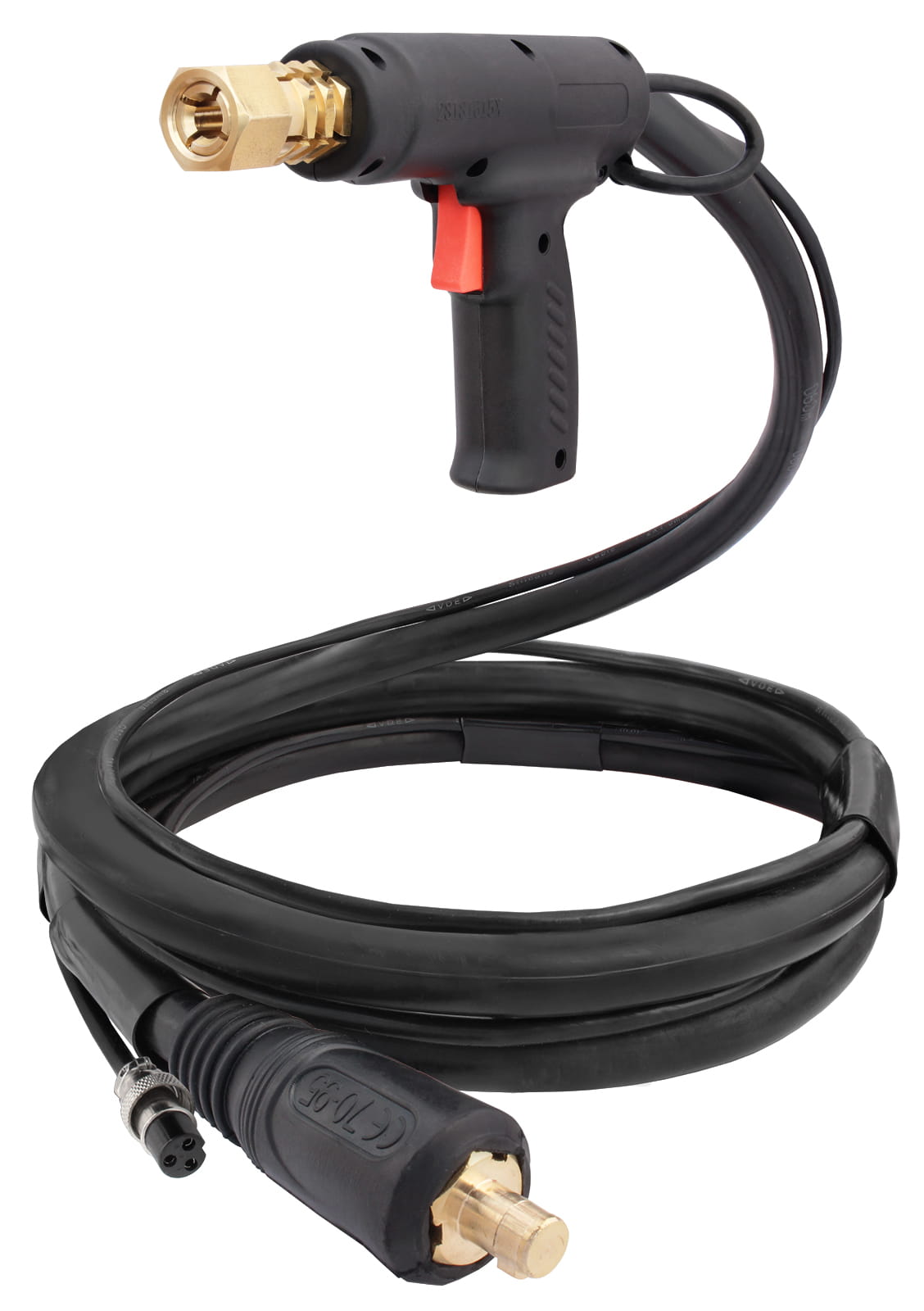

• Abziehpistole 2 m
• Erdungskabel mit Punkthalter 2 m.
• Stanze - kinetischer Hammer mit Saugnapf
• Griff zum Herausziehen von gewelltem Draht - Klaue
• Vakuum-Saugnapf

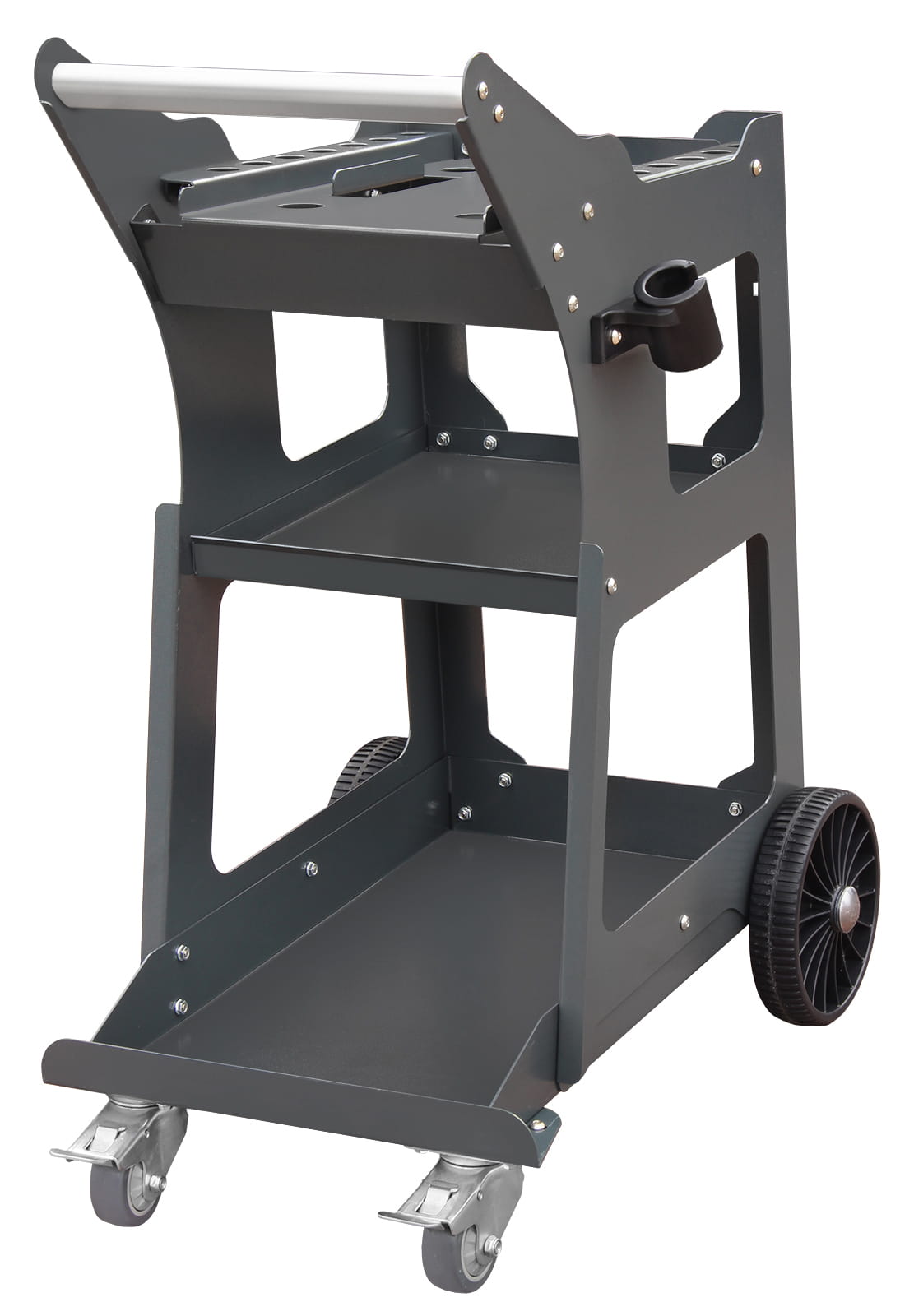

• Transportwagen

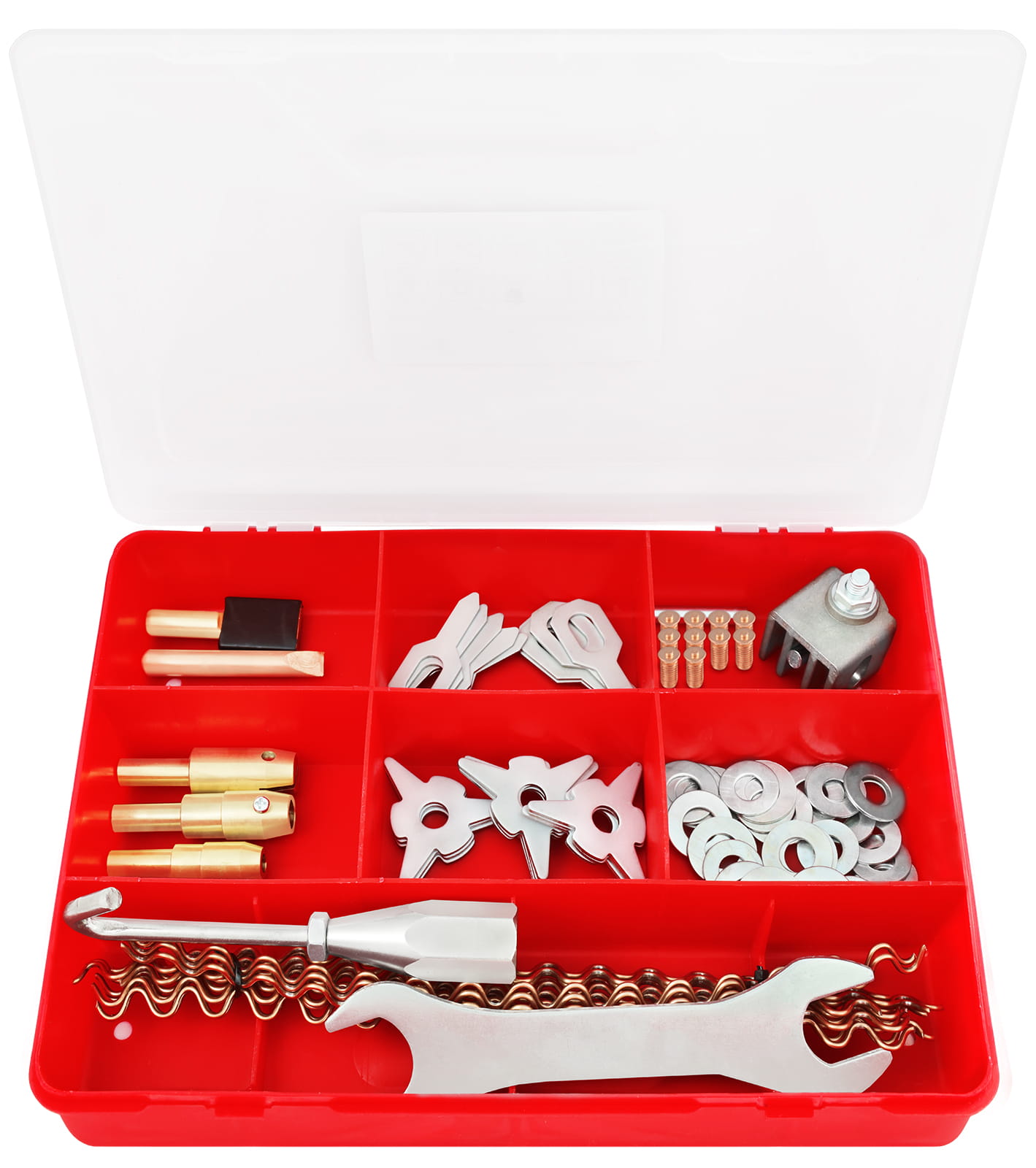

ZUSATZAUSRÜSTUNG

• Kohleelektrodenverbinder - 1 Stk.
• Verbinder für Rund- und OT-Unterlegscheiben - 1 Stk.
• Flachverbinder für Rund- und OT-Unterlegscheiben - 1 Stk.
• Dreiecksverbinder - 1 Stk.
• Dübelverbinder - 1 Stk.
• Dreiecksscheibe zum Schweißen - 10 Stk.
• Rundscheibe zum Schweißen - 30 Stk.
• OT-Scheibe zum Schweißen - 10 Stk.
• Dübel zum Schweißen - 10 Stk.
• Welldraht - 15 Stk.
• Elektrode zum einseitigen Schweißen - 1 Stk.
• Kohleelektroden - 3 Stk.
• Haken - 1 Stk.
• Langes Schloss 31cm - 1 Stk.
• Klauen-Bodenhalter - 1 Stk.
• Anleitung

Das Karosseriesystem CAR PROPULL X2000 ist ein professionelles mikroprozessorgesteuertes Karosseriegerät. Es dient zum Ziehen, einseitigen Schweißen, Flicken und Erwärmen von Blechen mit einer Kohleelektrode. Es ist insbesondere für Karosseriereparaturen vorgesehen.

Alle Schweißereinstellungen sind über das Bedienfeld zugänglich. Der Schweißer arbeitet in zwei Modi: AUTO und MANUELL.

Nach Auswahl des AUTO-Betriebsmodus passt das Gerät den Schweißstrom und die optimalen Arbeitszyklen automatisch an. Im MANUELLEN Modus können Zeit und Leistung je nach Dicke der zu schweißenden Bleche manuell eingestellt werden.

Der Schweißer hat ein breites Anwendungsspektrum, insbesondere in Werkstätten, die Karosseriereparaturen für die Automobilindustrie durchführen. Es ist ein äußerst effizientes, störungsfreies und einfach zu bedienendes Werkzeug. In den Händen erfahrener Spezialisten wird es auf jeden Fall perfekt funktionieren.

Das Schweißgerät bewältigt alle Aufgaben, die uns in Karosseriewerkstätten begegnen.

TECHNISCHE DATEN:

• Versorgungsspannung [V]: 230
• Frequenz [Hz]: 50/60
• Leistung [kW]: 10
• Ausgangsspannung [V]: AC, 6-10 - Heizen mit Kohleelektrode AC, 1-12 - Schweißen von AC-Pads, 1-13 - Bolzenschweißen
• Maximale Blechdicke für einseitiges Schweißen [mm]: 0,8 + 1,2
• Eingangsstrom [A]: 30
• Schweißzeiteinstellung [ms]: 0-99
• Maximaler Schweißstrom [A]: 2000
• Schweißstromeinstellungsstufen: stufenlos
• Gewicht [kg]: 35
• Abmessungen H/B/L [mm]: 460 / 480 / 1050

ARBEITSPROGRAMME:

• Schweißen von Dreieckscheiben
• Schweißen von Rundscheiben
• Schweißen von OT-Scheiben
• Schweißen von Bolzen
• Einseitiges Schweißen von Blechen
• Drahtschweißen u wellig
• Abflachen des Blechs
• Kohleelektrodee-Schweißen
• Erhitzen/Schrumpfen des Blechs mit einer Kohleelektrode
• Schneiden mit Kohleelektrode

SCHWEISSEN VON DREIECKSPADS

Wählen Sie auf dem Bedienfeld das Symbol für den entsprechenden Betriebsmodus aus und stellen Sie dann die Betriebsparameter (MANUELL) ein. Platzieren Sie die Pistole an der ausgewählten Stelle und drücken Sie den Auslöser, um die Spitze zu erhitzen. Verwenden Sie den Stempel, um die Oberfläche zu reparieren. Nach der Reparatur den Stempel mit dem Haken um ca. 90° drehen, um das Pad abzubrechen.

SCHWEISSEN VON RUND- UND OT-PADS

Wählen Sie auf dem Bedienfeld das entsprechende Betriebsmodussymbol aus und stellen Sie dann die Betriebsparameter (MANUELL) ein. Platzieren Sie die Pistole an der ausgewählten Stelle und drücken Sie den Auslöser, um die Spitze zu erhitzen. Verwenden Sie den Stempel mit dem Haken oder ein anderes Werkzeug (z. B. Quick-Puller), um die Oberfläche zu reparieren. Nach der Reparatur den Schlagbolzen mit dem Haken um ca. 90° drehen, um das Pad abzubrechen.

EINSEITIGES SCHWEISSEN VON BLECH

Wählen Sie auf dem Bedienfeld den Betriebsmodus aus und stellen Sie dann die Betriebsparameter (MANUELL) ein. Nachdem Sie das Ende des Erdungskabels mit dem zu schweißenden Material verbunden haben, legen Sie die Elektrode für den gewellten Draht in die Pistole. Wählen Sie auf dem Bedienfeld den Betriebsmodus und stellen Sie dann die Schweißparameter für den Draht ein.

Setzen Sie die Pistole in das Loch des gewellten Drahts und drücken Sie die Elektrode in einem 90°-Winkel an den Draht. Drücken Sie den Pistolenauslöser, um den Draht an die Oberfläche zu schweißen. Reparieren Sie dann die Oberfläche mithilfe des Kammgriffs oder eines Zünders mit Haken. Entfernen Sie nach der Reparatur den Draht von der Oberfläche.

SCHWEISSEN, HEIZUNG UND SCHNEIDEN MIT EINER KOHLEELEKTRODE

Wählen Sie auf dem Bedienfeld den Betriebsmodus und stellen Sie die Betriebsparameter (MANUELL) ein. Legen Sie das Ende der Kohleelektrode ein und drücken Sie den Pistolenauslöser. Bewegen Sie die Elektrode kreisförmig (beim Stauchen von außen nach innen), um die Oberfläche zu erhitzen (Erwärmen/Anlassen).

Wenn Sie fertig sind, kühlen Sie die Oberfläche mit einem feuchten Material oder Druckluft ab. Die erhitzte Oberfläche kehrt durch Ziehen in ihre ursprüngliche Position zurück (Stauchen).

Dellen mit einem Vakuumsaugnapf herausziehen

Bleche können wir mithilfe eines Stempels mit einem mechanischen Saugnapf herausziehen. Dazu schrauben wir den Saugnapf auf den Stempel. Anschließend setzen wir den Saugnapf auf das Blech und ziehen das Blech mechanisch heraus. Nach Abschluss der Arbeiten schrauben Sie den Saugnapf vom Stempel ab.

VIELSEITIGE ANWENDUNG

Das Schweißgerät kann einseitiges Schweißen, Herausziehen und Schneiden verschiedener Karosserieelemente bewältigen

EFFIZIENZ

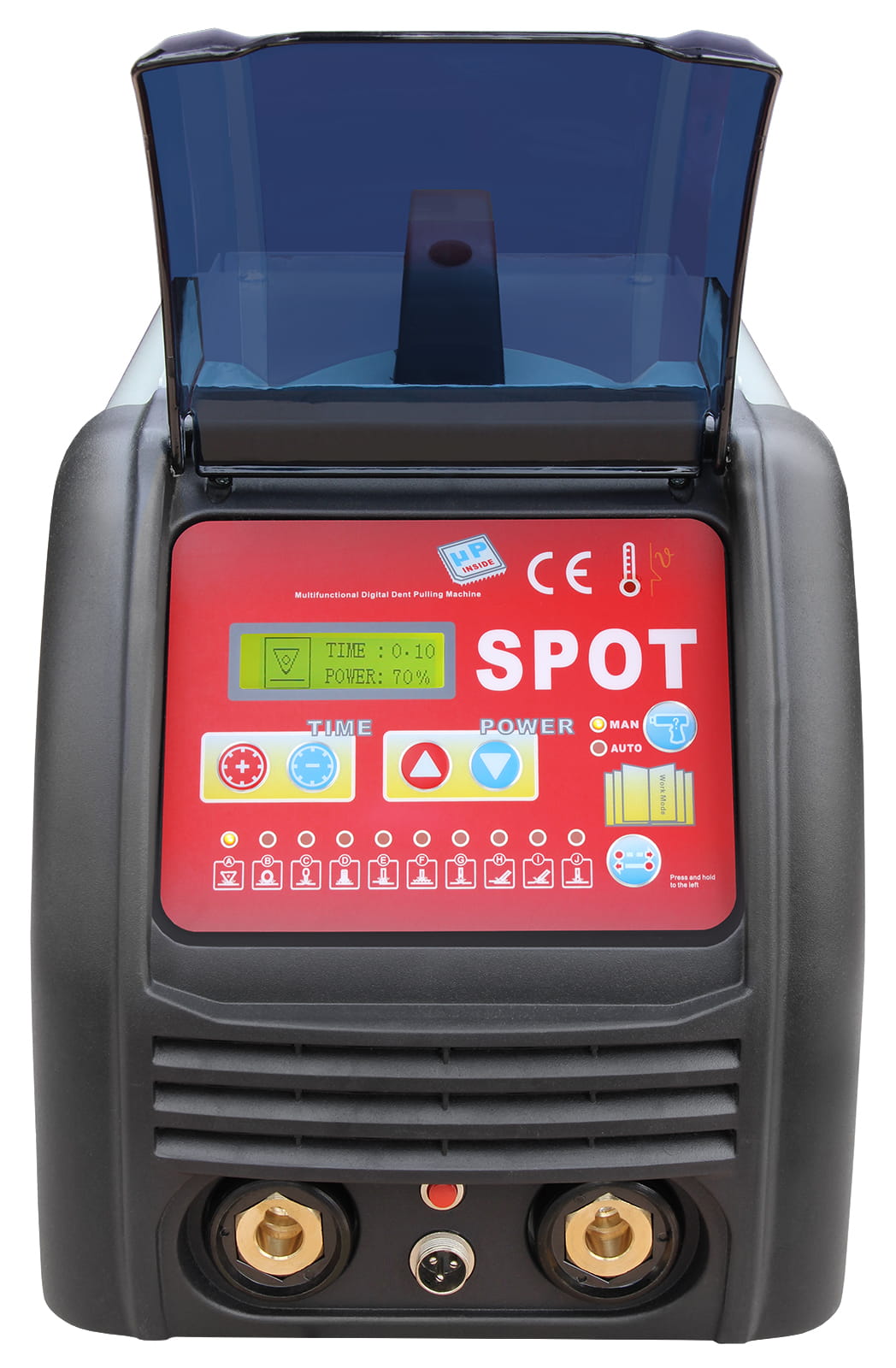

Moderne Technologie und das Display sorgen für eine schnelle und präzise Parametereinstellung.

KOMFORTABLE BEDIENUNG

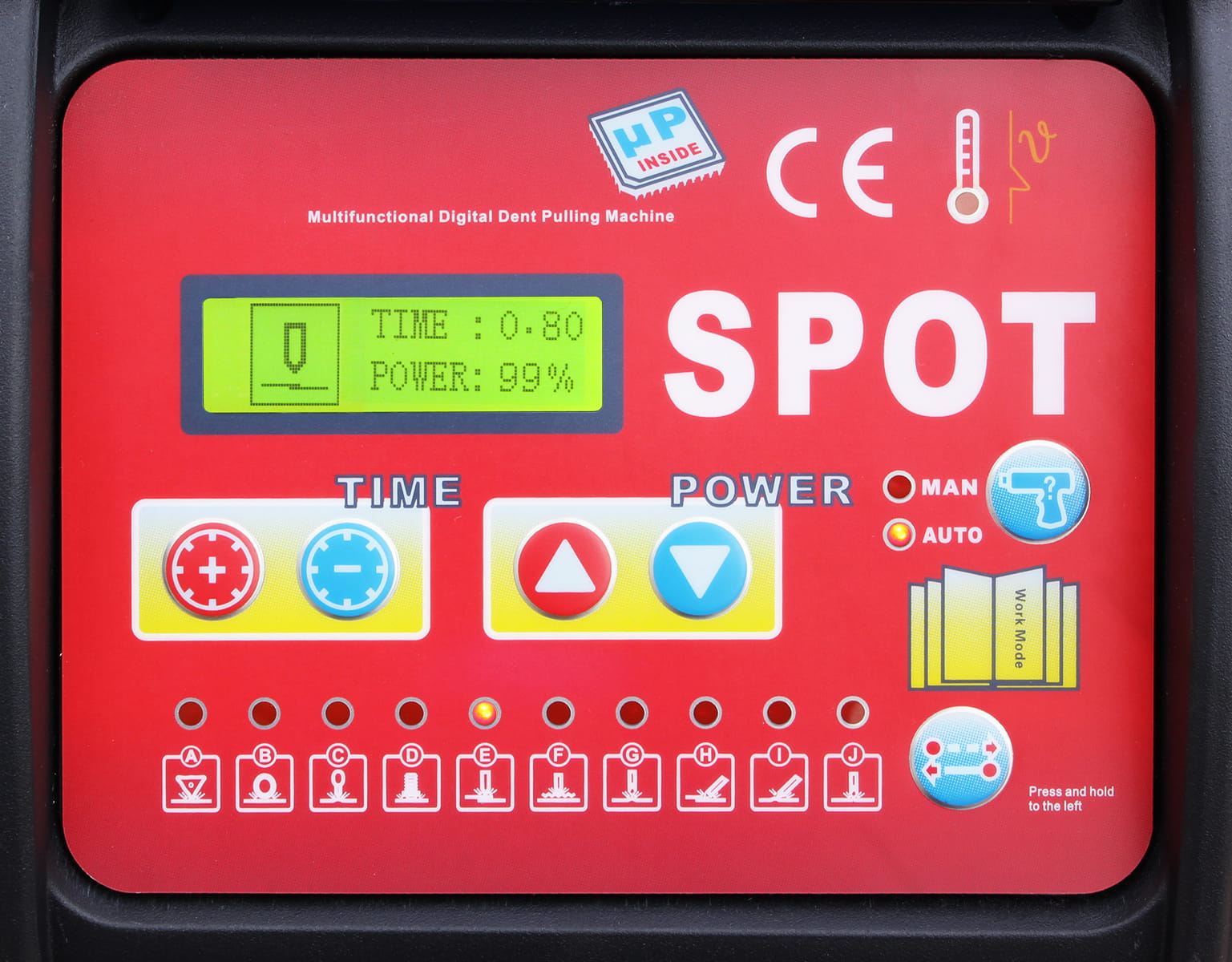

Das intuitive Display, mit dem Sie den Betriebsmodus auswählen können, sowie die Zeit- und Schweißstrom-Einstellschalter ermöglichen Ihnen die Auswahl der Parameter, die zu Ihren Bedürfnisse.

SICHERHEIT

Das Gerät ist durch ein Überhitzungsschutzsystem geschützt, das den Gerätestromkreis abschaltet, wenn ein Problem erkannt wird. Nach einigen Minuten kühlt das Gerät auf eine Temperatur ab, die ein automatisches Wiedereinschalten ermöglicht.

TRANSPORT UND MOBILITÄT

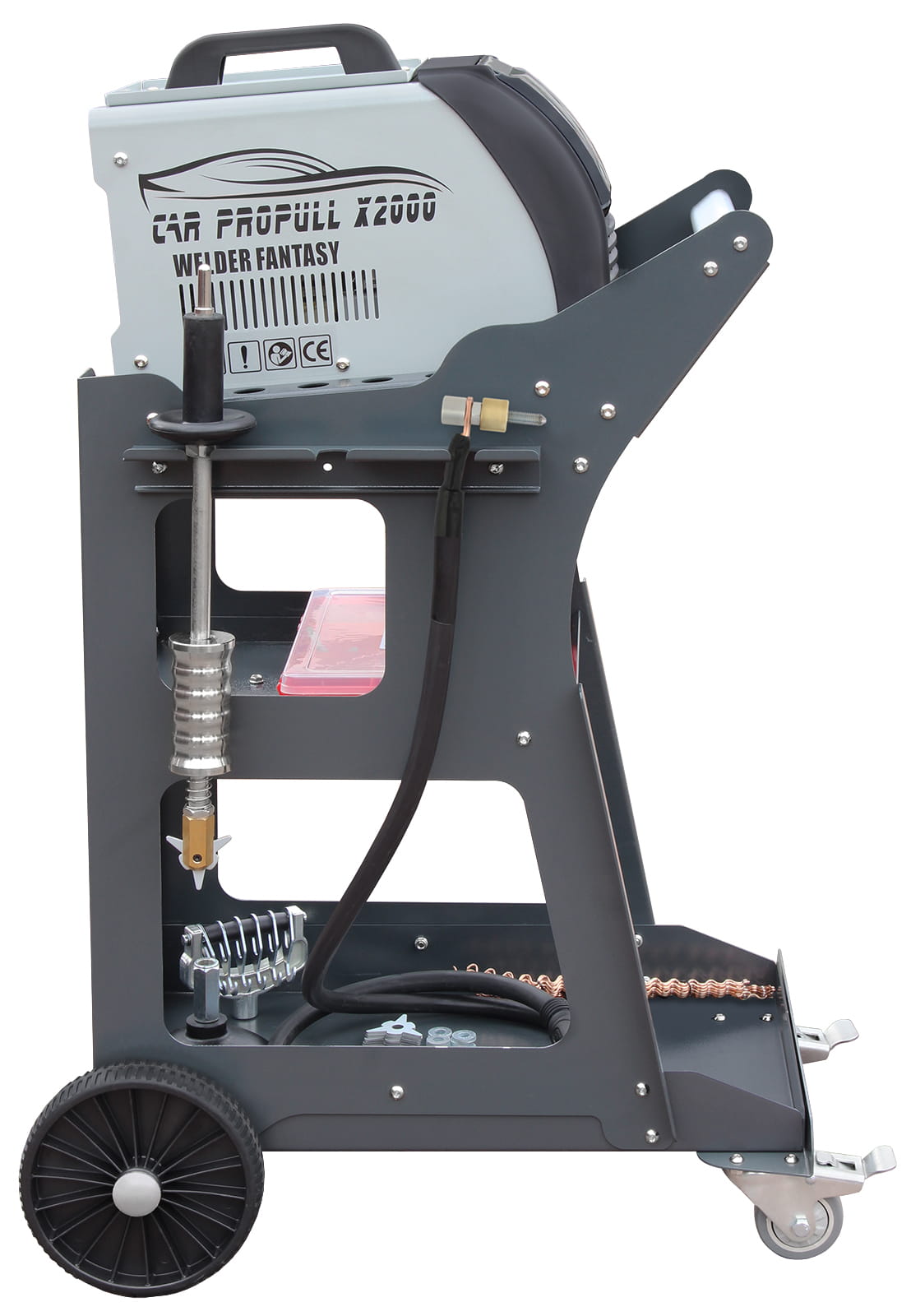

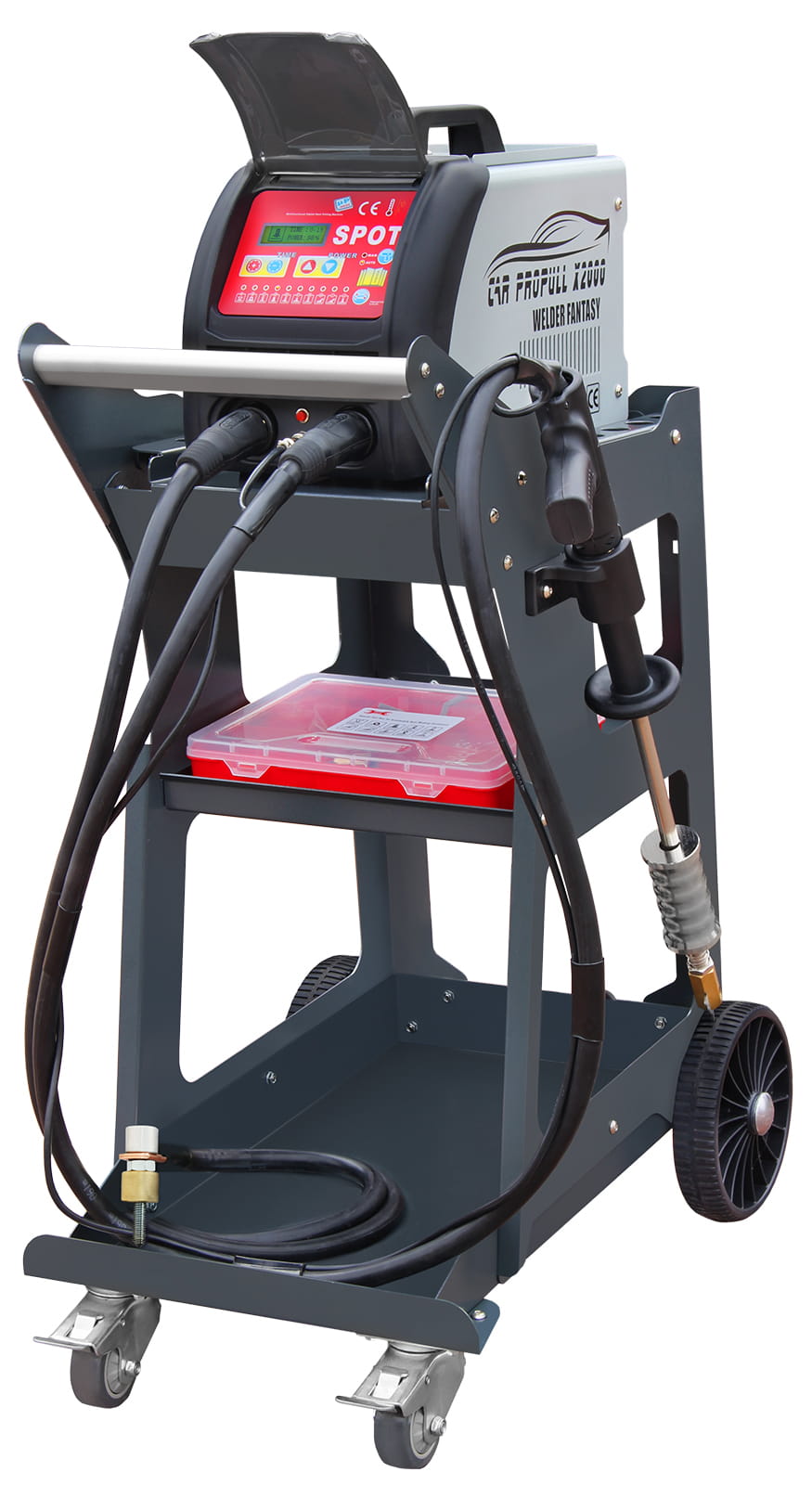

Mit dem Transportwagen können Sie den Spotter frei an jeden beliebigen Ort bewegen.
