Sherman MIG 200HD - Schweißset Nr. 4

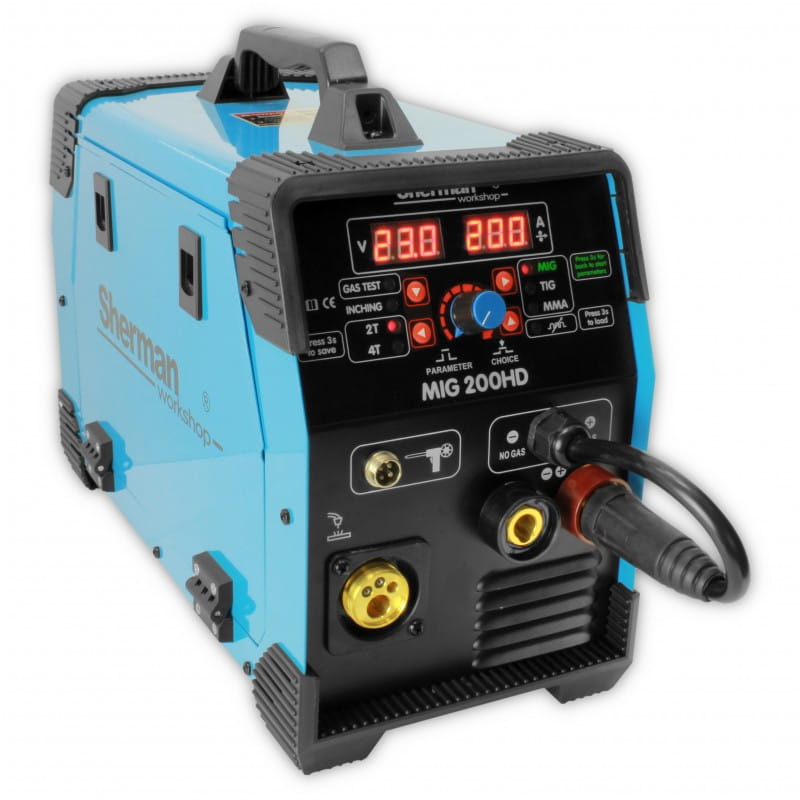

SHERMAN WORKSHOP® MIG 200HD - SYNERGISCHE SCHWEISSMASCHINE

Marke: SHERMAN | Schweißverfahren: MIG / MAG, MMA, WIG LIFT, FLUX | Stromversorgung: 230V | Schweißstrom: 200A | Wirkungsgrad: 45%

STANDARD AUSRÜSTUNG

• Sherman Workshop® MIG 200HD Schweißer
• Schweißhalter TW-15 / 3m
• Elektrodenkabel
• Massekabel
• Benutzerhandbuch
• Garantiekarte
• Kontaktspitzen M6x25mm 0,8mm - 2St.
• MIG / MAG-Taste

ZUSÄTZLICHE AUSRÜSTUNG

• FLUX Draht D200 4,5 kg 0,8 mm
• 3 m blaue Teflonpatrone

Der synergistische Schweißer MIG 200HD wird zum manuellen Schweißen von Stahl und Nichteisenmetallen eingesetzt.

Ermöglicht das Schweißen mit den folgenden Methoden:

• MMA (beschichtete Elektrode),
• WIG Lift ,
• MIG / MAG im synergistischen und manuellen Modus.

Dank der Änderung der Polarität ermöglicht das Gerät das Schweißen mit der MIG / MAG-Methode, wobei sowohl Standarddrähte in einer Schutzgasabschirmung als auch selbstgeschirmte Flussmitteldrähte verwendet werden.

Mit dem Gerät können Sie eine Spulenpistole (SG) mit einem Mini-Drahtvorschub und einer D100- Spule aus Stahl oder farbigem Draht verbinden.

Das Einstellen der Induktivität ermöglicht das Hartlöten von dünnen verzinkten Elementen.

Das eingebaute Synergiesystem ermöglicht es weniger erfahrenen Benutzern, Schweißparameter auszuwählen

Der Schweißer verfügt über integrierte automatische HOT START- und ANTI STICK-Funktionen . Außerdem können Sie sich 20 Einstellungssätze für die MIG-Methode merken .

Das Gerät ist in IGBT- Technologie hergestellt , die eine signifikante Reduzierung des Gewichts und der Abmessungen des Schweißgeräts sowie eine Steigerung der Effizienz bei gleichzeitiger Reduzierung des Energieverbrauchs ermöglicht.

Der Schweißer wird in geschlossenen oder überdachten Räumen eingesetzt, die keinen direkten Wetterbedingungen ausgesetzt sind.

TECHNISCHE PARAMETER

• Versorgungsspannung: AC 230V 50Hz
• Maximaler Stromverbrauch: 6,6 kVA
• Nennschweißstrom: / MIG-Arbeitszyklus: 200 A / 45%; MMA: 180 A / 60%; WIG: 180 A / 60%
• Nenn-Leerlaufspannung 65 V.
• Drahtspulendurchmesser: 100 mm, 200 mm
• Maximale Stromaufnahme: MIG: 33 A; MMA: 33 A; WIG: 24 A.
• Gewicht: 10,5 kg
• Abmessungen [mm]: 450 x 210 x 330
• Schutzart : IP21

BEREICHE DER PARAMETERANPASSUNGEN

• Schweißstrom: MIG: 30 - 200 A; MMA: 20-180 A; WIG: 20 - 200 A.
• Schweißspannung: MIG: 15,5 - 24 V.
• Drahtvorschubgeschwindigkeit: 2 - 15 m / min
• Induktivität: 1 - 10

MIG GRIFF

• Grifftyp: TW-15
• Maximale Strombelastbarkeit: 200 A (CO2)
• Art der Kühlung: Gas
• Kühlgasstrom: 10-18 l / min
• Länge: 3 m

SYNERGIE

Schweißen mit der MIG / MAG-Methode unter Verwendung synergistischer Einstellungen. Das Gerät wählt die Schweißparameter abhängig von der ausgewählten Art und Dicke des Materials aus. Diese Parameter können vom Benutzer geändert werden, um die Einstellungen an seine eigenen Bedürfnisse anzupassen.

2T / 4T

2T - Durch Drücken der Pistolenauslösetaste fließt Gas vor, zündet den Lichtbogen an und beginnt mit dem Schweißen. Wenn der Knopf losgelassen wird, wird der Lichtbogen gelöscht und Gas strömt aus.

4T - Durch Drücken und Loslassen des Schweißpistolen-Knopfes fließt Gas vor, zündet den Lichtbogen an und beginnt mit dem Schweißen. Wenn der Knopf gedrückt und wieder losgelassen wird, erlischt der Lichtbogen und es strömt Gas aus.

Hartlotschweißen

Das Gerät ermöglicht das Hartlöten, das hauptsächlich in der Automobilindustrie eingesetzt wird, um verzinkte Bleche miteinander zu verbinden.

INDUKTIONSVORSCHRIFTEN

Es ermöglicht die Optimierung der Lichtbogeneigenschaften in Abhängigkeit von der Dicke des geschweißten Elements sowie der Schweißmethode und -bedingungen. Diese Funktion ist beim MIG / MAG-Schweißen dünner Elemente nützlich, um ein Ausbrennen und Löten verzinkter Elemente zu verhindern.

IGBT-TECHNOLOGIE

Moderne Technologie basierend auf Bipolartransistoren mit einem isolierten Gate. Es kombiniert die einfache Steuerung von Feldeffekttransistoren mit einer hohen Durchbruchspannung und der Schaltgeschwindigkeit von Bipolartransistoren. Der Einsatz der IGBT-Technologie erweitert den zuverlässigen Betrieb von Schweißgeräten erheblich.

SCHUTZ GEGEN ÜBERHITZUNG

Das IGBT-Modul ist durch ein Schutzsystem vor Überhitzung geschützt, das den Schweißkreis der Maschine abschaltet. Nach einigen Minuten kühlt das Schweißgerät auf eine Temperatur ab, die es ermöglicht, es automatisch wieder einzuschalten.

Trennen Sie während dieser Zeit nicht die Stromversorgung, da der kontinuierlich arbeitende Lüfter die internen Kühlkörper des Geräts kühlt, um die Temperatur schneller zu senken.

Denken Sie nach dem Neustart daran, die Schweißparameter für den weiteren Dauerbetrieb des Geräts zu begrenzen.

ARBEITSZYKLUS

Der Arbeitszyklus basiert auf einem Zeitraum von 10 Minuten. Ein Arbeitszyklus von 45% bedeutet, dass nach 4,5 Minuten Betrieb eine Pause von 5,5 Minuten erforderlich ist. 100% Einschaltdauer bedeutet, dass das Gerät ohne Unterbrechung kontinuierlich arbeiten kann.

Sicherheitsstufe

Das IP definiert den Grad, in dem das Gerät gegen das Eindringen von Feststoff- und Wasserverschmutzungen beständig ist. IP21 bedeutet, dass das Gerät für Arbeiten in geschlossenen Räumen geeignet ist.

KÜHLUNG

Das Gerät verfügt über ein Lüfterkühlsystem, das den Wirkungsgrad deutlich erhöht.

HEISSE STARTFUNKTION

Die Funktion wird im Volksmund als Heißstart bezeichnet. Es funktioniert, wenn der Lichtbogen ausgelöst wird, wodurch der Schweißstrom vorübergehend über den vom Schweißer eingestellten Wert ansteigt. HOT START soll verhindern, dass die Elektrode am Material haftet, und ist eine große Hilfe beim Starten des Lichtbogens. Beim Schweißen von Kleinteilen wird empfohlen, diese Funktion zu deaktivieren, da dies zum Ausbrennen des geschweißten Materials führen kann.

ANTI-STICK-FUNKTION

Diese Funktion senkt den Schweißstrom auf den Mindestwert, wenn die Elektrode am Werkstück haftet. Dies erleichtert das Abnehmen der Elektrode vom geschweißten Material und schützt den Schweißer vor Beschädigungen.

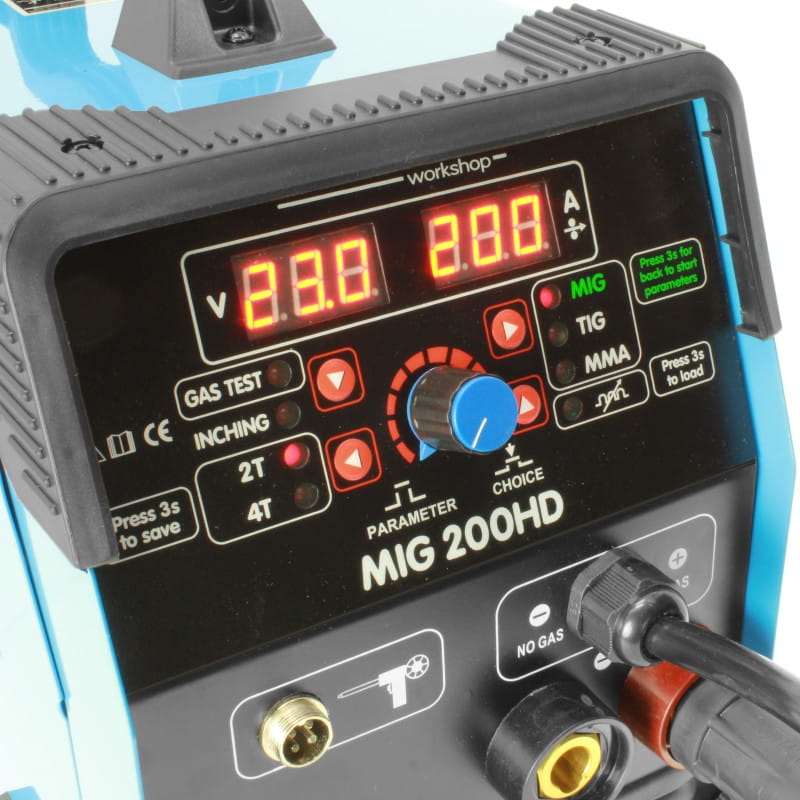

ERINNERUNG AN EINSTELLUNGEN

Das Gerät hat einen Speicher für die letzten Einstellungen, d. H. Nach dem Aus- und Wiedereinschalten werden die zuletzt eingestellten Parameter wiederhergestellt. Damit die Einstellungen gespeichert werden, sollte keiner der Parameter mindestens eine Minute lang geändert werden. Es ist auch möglich, 20 Parametersätze für die MIG-Methode zu speichern.

EUROCONNECTOR

Standardanschluss für Schweißbrenner, der den Anschluss verschiedener Arten von Brennern ermöglicht (z. B. vorbereitet für Aluminiumschweißen oder Hartlotschweißen durch Ersetzen des Tefloneinsatzes und der Kontaktspitze).

SCHWEISSEN VON ALUMINIUMLEGIERUNGEN

Das Schweißen von Aluminium ist keine leichte Aufgabe, es erfordert Erfahrung, Wissen und bestimmte Praktiken des Schweißers, was die Ausführung von Schweißnähten an Aluminiumelementen erleichtert.

Je nach Bedarf sollten geeignete Spannungs- und Induktivitätskorrekturen vorgenommen werden, um den gewünschten Effekt zu erzielen.

LEITEN

Auf der Innenseite des Spulenkammerdeckels befindet sich eine verkürzte Führung für den Schweißer, die den täglichen Betrieb des Geräts erleichtert und eine detaillierte Beschreibung des Zugriffs auf einstellbare Betriebsparameter enthält.

SCHWEISSEN MIT EINER SPOOLGEWEHR

Die Schweißpistole SPOOL GUN M-15 mit eingebautem Drahtvorschub wird zum MIG / MAG-Schweißen verwendet.

Die Schweißdrahtspule wird in den Griff des Griffs gelegt.

Der Griff hat einen Standard-EURO-Stecker und einen Steuerstecker.

Die Spoolgun Mount ist eine zusätzliche Option, die Sie bei unseren anderen Auktionen erwerben können.

Der Drahtvorschubmechanismus gewährleistet hervorragende Parameter beim Schweißen von Stahl- und Aluminiumlegierungen sowie beim CuSi3-Löten.

WIG LIFT WELDING

Zum Schweißen mit dieser Methode muss ein zusätzlicher WIG-Brenner verwendet werden.

Ein gasgekühlter Brenner mit 200 A Stromstärke und einem Schutzgasregelventil ist erforderlich.

POLARITÄT ÄNDERN - SCHWEISSEN OHNE GAS

Aufgrund der variablen Polarität ist es möglich, mit der FLUX-Methode mit Flussdraht ohne Schutzgas zu schweißen. Der Draht ist mit einem Flussmittel gefüllt, das beim Schweißen Schutzgase erzeugt.
