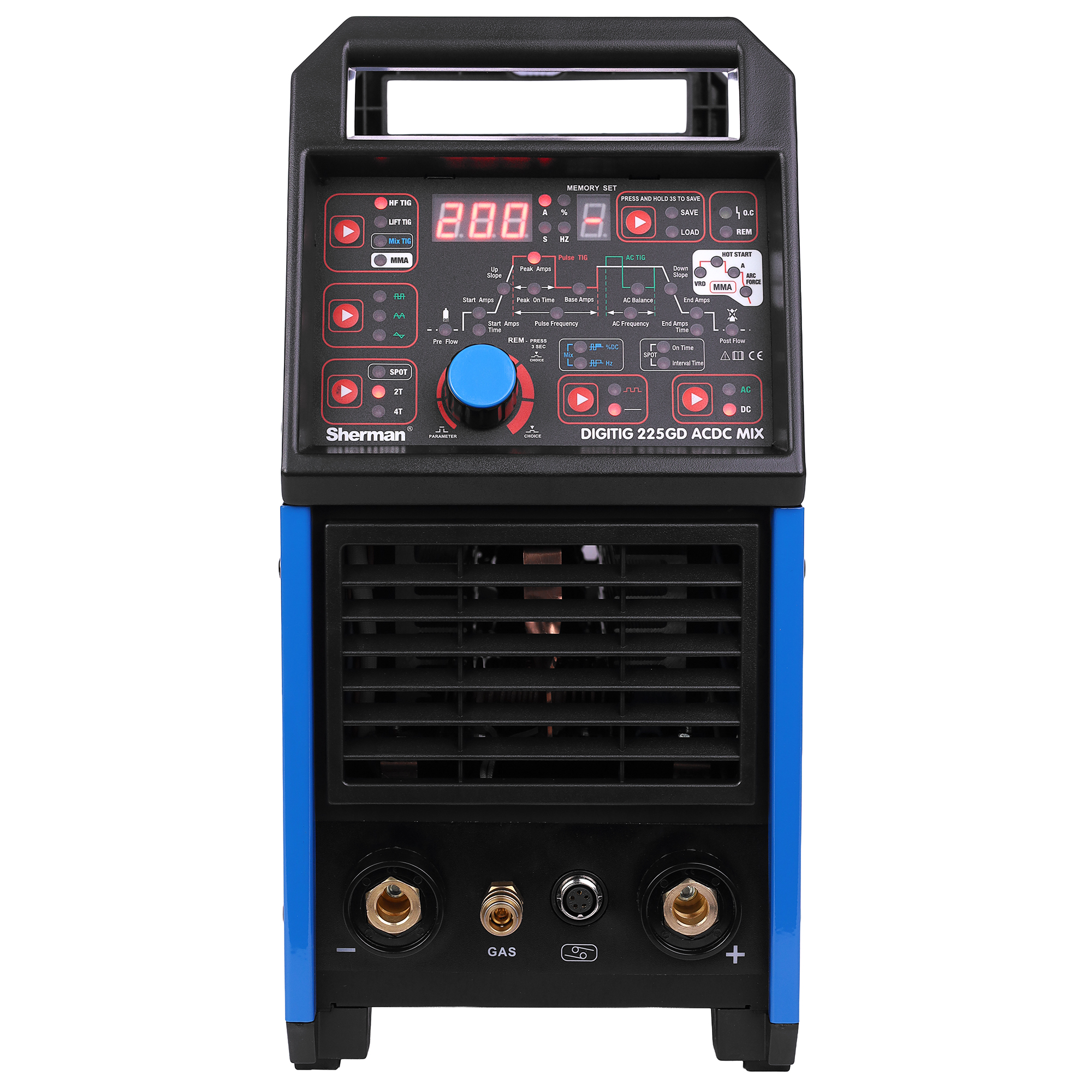

⚡ Sherman Inverter-Schweißgerät DIGITIG 225GD AC/DC MIX

DIGITIG 225GD AC/DC MIX ist ein professionelles digitales Inverter-Schweißgerät, das für das Schweißen mit den Verfahren TIG AC/DC, TIG MIX und MMA entwickelt wurde. Das Gerät basiert auf moderner IGBT-Technologie und ist mit einer digitalen MCU-Mikroprozessorsteuerung ausgestattet, die eine präzise Einstellung der Schweißparameter, der Lichtbogencharakteristik, der Pulsfunktion sowie des Betriebs mit Wechselstrom AC ermöglicht.

Das Schweißgerät eignet sich zum Schweißen von Stahl, Edelstahl, Aluminium und Nichteisenmetallen. Dank der Funktion AC/DC MIX verbindet das Gerät die Vorteile von Gleichstrom und Wechselstrom und sorgt für einen stabilen Lichtbogen, guten Einbrand sowie eine wirksame Oberflächenreinigung beim Schweißen von Aluminium und Aluminiumlegierungen.

✅ Wichtigste Gerätemerkmale

• Schweißen mit den Verfahren TIG HF, TIG Lift, TIG MIX und MMA.
• Unterstützung von Gleichstrom DC, Wechselstrom AC sowie gemischtem AC/DC MIX-Strom.
• IGBT-Invertertechnologie für hohe Effizienz und stabile Arbeitsbedingungen.
• Digitale Steuerung der Schweißparameter über einen MCU-Mikrocontroller.
• Geeignet zum Schweißen von Aluminium, Edelstahl, Kohlenstoffstahl und Nichteisenmetallen.
• Berührungslose Lichtbogenzündung TIG HF sowie Zündung durch Anreißen TIG Lift.
• Einstellung des TIG-Pulses: Frequenz, Pulsbreite und Grundstrom.
• Einstellung der AC-Parameter: AC-Frequenz, AC-Balance und Wellenform.
• MIX TIG-Funktion zum Schweißen mit gemischtem AC/DC-Strom.
• Brennerbetriebsarten: 2T, 4T und Punktschweißen SPOT.
• MMA-Funktionen: VRD, Hot Start und Arc Force.
• Speicher für 10 Sätze von Schweißparametern.
• Fan Stop-Funktion zur Begrenzung des Lüfterbetriebs, wenn das Gerät nicht voll belastet ist.
• Thermischer Überhitzungsschutz.
• Möglichkeit zur Fernsteuerung.

✅ Anwendung

Das Schweißgerät DIGITIG 225GD AC/DC MIX eignet sich für professionelle Schlossereien, Produktionsbetriebe, Servicewerkstätten, Kfz-Werkstätten sowie Montagearbeiten. Dank der Betriebsarten AC, DC und MIX ist das Gerät für das Schweißen von Bauteilen aus Stahl, Edelstahl, Aluminium und Nichteisenmetallen geeignet.

Das Gerät kann sowohl für präzises TIG-Schweißen dünner Materialien als auch für Reparatur- und Konstruktionsarbeiten mit umhüllten Elektroden im MMA-Modus eingesetzt werden.

✅ Schweißverfahren

TIG HF – Schweißen mit Wolframelektrode unter Schutzgas mit berührungsloser Lichtbogenzündung über einen Hochfrequenzzünder. Diese Lösung reduziert das Risiko einer Verunreinigung der Wolframelektrode und des Werkstücks, da die Elektrode die Oberfläche des Materials nicht berühren muss.

TIG Lift – TIG-Schweißen mit Lichtbogenzündung durch Anreißen. Dieser Modus erzeugt keine Hochfrequenzimpulse und ist daher für Umgebungen geeignet, die empfindlich auf Störungen reagieren, zum Beispiel in der Nähe von Elektronik, CNC-Steuerungen oder in Kfz-Werkstätten.

TIG MIX – Schweißen mit gemischtem Strom, der Gleichstrom DC und Wechselstrom AC kombiniert. Diese Funktion ermöglicht einen stabilen, konzentrierten Lichtbogen, tieferen Einbrand und eine wirksame Oberflächenreinigung. Sie eignet sich besonders gut zum Schweißen von Aluminium und Aluminiumlegierungen.

MMA – Schweißen mit umhüllter Elektrode. Dieser Modus ist für Montage-, Reparatur- und Konstruktionsarbeiten vorgesehen, bei denen Vielseitigkeit und die Möglichkeit zur Verwendung verschiedener Elektrodentypen wichtig sind.

✅ AC/DC MIX-Funktion

Der Modus AC/DC MIX ermöglicht beim TIG-Schweißen den abwechselnden Einsatz von Gleichstrom und Wechselstrom. Ein höherer DC-Anteil sorgt für einen stabileren und konzentrierteren Lichtbogen, stärkeren Einbrand, eine schmalere Schweißnaht und bessere Kontrolle des Schweißbades. Ein höherer AC-Anteil sorgt dagegen für einen breiteren Lichtbogen, wirksamere Oberflächenreinigung und geringeren Einbrand.

Die Einstellung der MIX-Frequenz ermöglicht die Anpassung der Lichtbogencharakteristik an die Materialart und die erwartete Schweißnahtqualität. Eine höhere Frequenz verbessert die Lichtbogenstabilität, erhöht die Eindringtiefe, verengt die Schweißnaht und reduziert Spritzer.

✅ Einstellung der AC-Wellenform

Das Gerät ermöglicht die Auswahl der Wellenform des AC-Stroms, wodurch die Lichtbogencharakteristik an die Materialart und Werkstückdicke angepasst werden kann.

• Rechteckwelle – universelle Wellenform, die am häufigsten zum Schweißen verschiedener Materialien verwendet wird. Sie liefert mehr Wärme in der Schweißzone und sorgt für tieferen Einbrand.
• Sinuswelle – klassische Lichtbogencharakteristik, ähnlich wie bei Transformatorschweißgeräten. Geeignet für Anwender, die ein traditionelles Lichtbogenverhalten bevorzugen.
• Dreieckwelle – besonders empfohlen für dünne Materialien, bei denen eine Reduzierung der Wärmeeinbringung in das Werkstück wichtig ist.

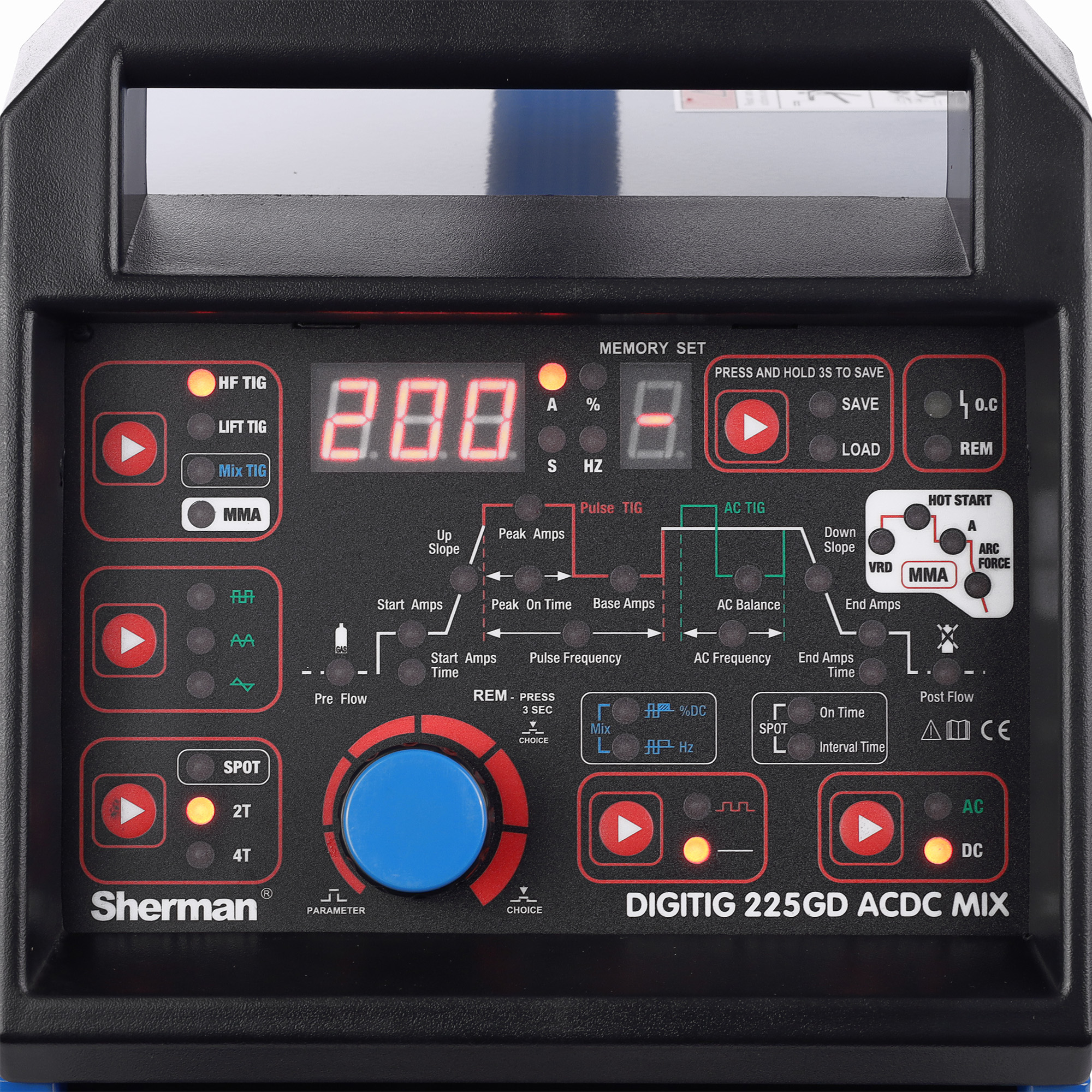

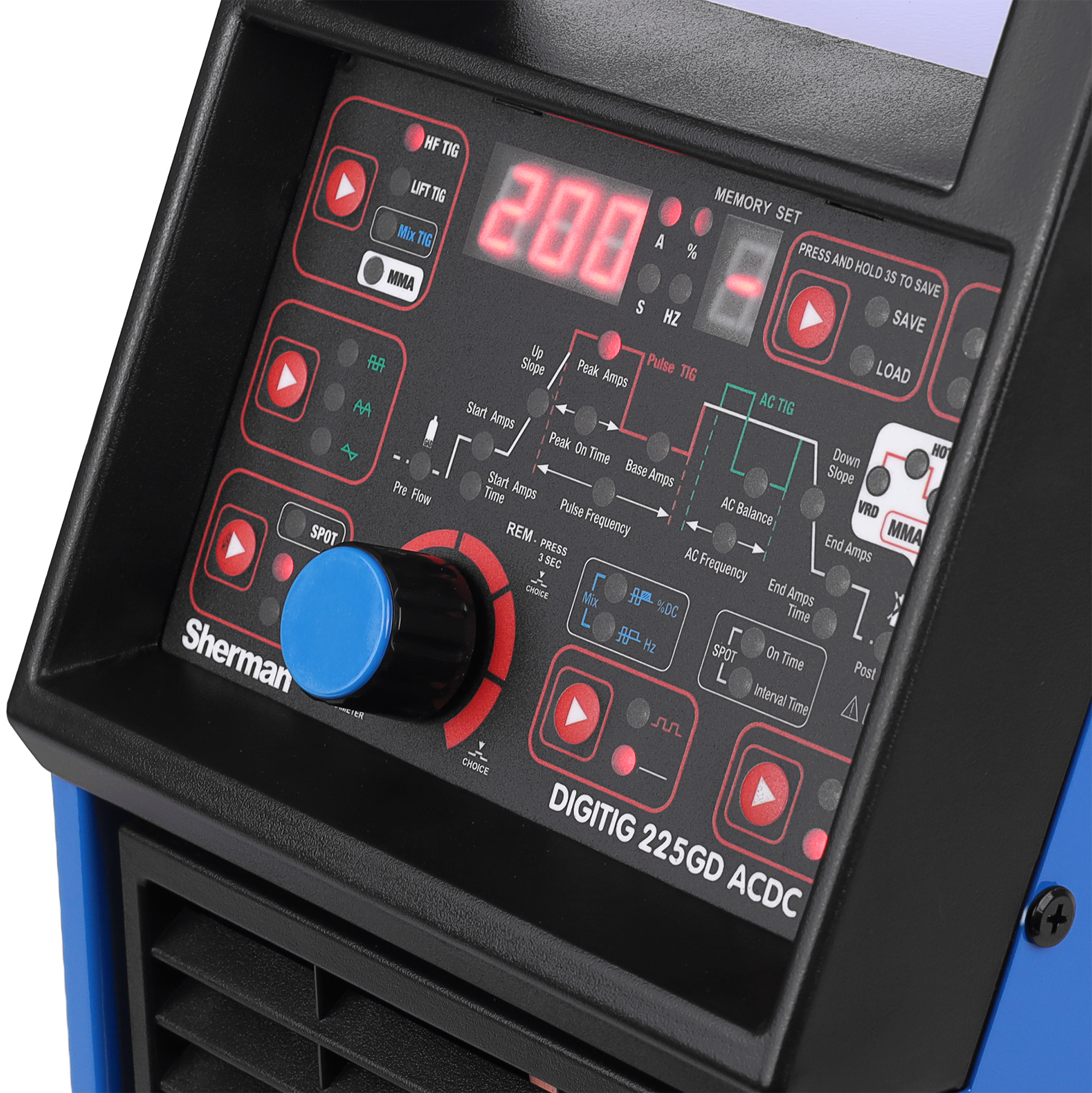

✅ TIG-Funktionen

• Pre Flow – Gasvorströmung vor der Lichtbogenzündung, die die Wolframelektrode und den Schweißstartbereich schützt.
• Start Amps – Startstrom, der die Lichtbogenzündung und die Kontrolle am Anfang der Schweißnaht erleichtert.
• Start Amps Time – Dauer des Startstroms.
• Up Slope – Stromanstiegszeit vom Startstrom bis zum Schweißstrom.
• Peak Amps – Schweißstrom oder Spitzenstrom beim Arbeiten mit Puls.
• Peak On Time – Pulsbreite, die die Wärmeeinbringung und Einbrandtiefe beeinflusst.
• Base Amps – Grundstrom, also der untere Stromwert beim Pulsschweißen.
• Pulse Frequency – Pulsfrequenz zur Regelung des Wechsels zwischen Spitzenstrom und Grundstrom.
• AC Frequency – Wechselstromfrequenz, besonders wichtig beim Schweißen von Aluminium.
• AC Balance – AC-Balance zur Regelung des Verhältnisses zwischen positiver und negativer Phase, mit Einfluss auf Oberflächenreinigung, Nahtbreite und Einbrandtiefe.
• Down Slope – Stromabsenkzeit für ein kontrolliertes Beenden der Schweißnaht.
• End Amps – Kraterstrom zum Füllen des Nahtendes.
• End Amps Time – Dauer des Kraterstroms.
• Post Flow – Gasnachströmung nach dem Erlöschen des Lichtbogens, zum Schutz der abkühlenden Schweißnaht und der Wolframelektrode vor Oxidation.
• SPOT On Time – einstellbare Punktschweißzeit.
• SPOT Interval Time – einstellbare Pause zwischen den Punktschweißzyklen.

✅ MMA-Funktionen

VRD – Funktion zur Reduzierung der Leerlaufspannung. Sie erhöht die Arbeitssicherheit, indem sie das Risiko eines elektrischen Schlages verringert. Die volle Spannung wird unmittelbar vor der Lichtbogenzündung wiederhergestellt.

Hot Start – Heißstartfunktion, die den Strom während der Lichtbogenzündung kurzfristig erhöht. Sie erleichtert den Start des Schweißvorgangs und reduziert das Risiko des Festklebens der Elektrode am Material.

Arc Force – Einstellung der Lichtbogendynamik. Eine Erhöhung des Wertes sorgt für tieferen Einbrand und erleichtert das Schweißen mit kurzem Lichtbogen, während niedrigere Einstellungen einen weicheren Lichtbogen und geringere Einbrandtiefe ergeben.

✅ Brennerbetriebsarten

2T – Zweitaktbetrieb. Das Schweißen erfolgt bei gedrückter Brennertaste. Das Loslassen der Taste beendet den Schweißvorgang.

4T – Viertaktbetrieb. Nach dem Drücken und Loslassen der Brennertaste wird das Schweißen fortgesetzt, ohne die Taste gedrückt halten zu müssen. Ein erneutes Drücken der Taste leitet das Beenden des Schweißvorgangs ein.

SPOT – Punktschweißmodus mit einstellbarer Schweißzeit und Pause zwischen den einzelnen Schweißpunkten.

✅ Einstellungsspeicher

Das Schweißgerät verfügt über einen Speicher für die zuletzt verwendeten Parameter sowie über die Möglichkeit, 10 komplette Einstellungssätze zu speichern. Diese Funktion erleichtert die schnelle Rückkehr zu bewährten Konfigurationen für bestimmte Materialien, Werkstückdicken oder wiederholbare Schweißarbeiten.

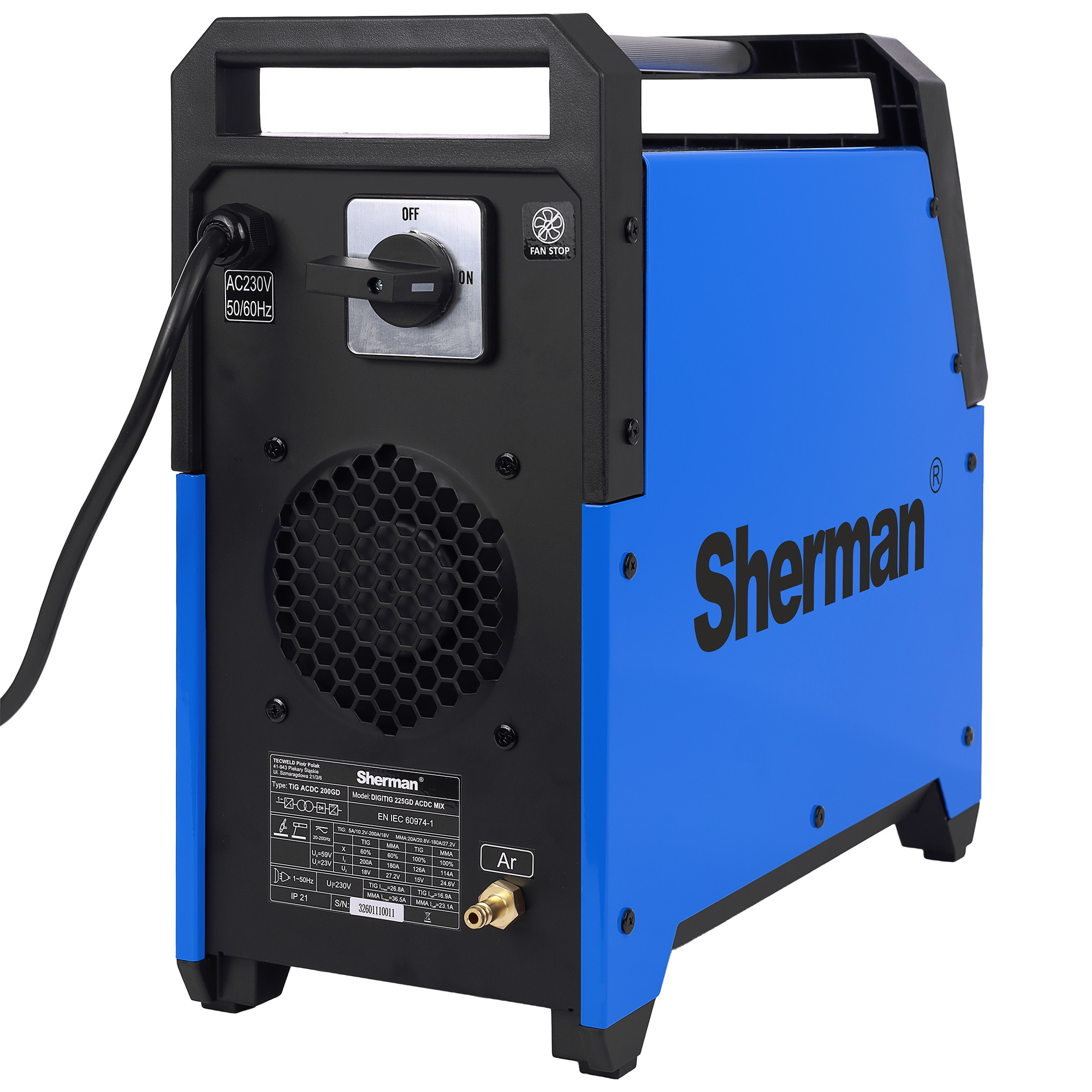

✅ Kühlung und Schutzfunktionen

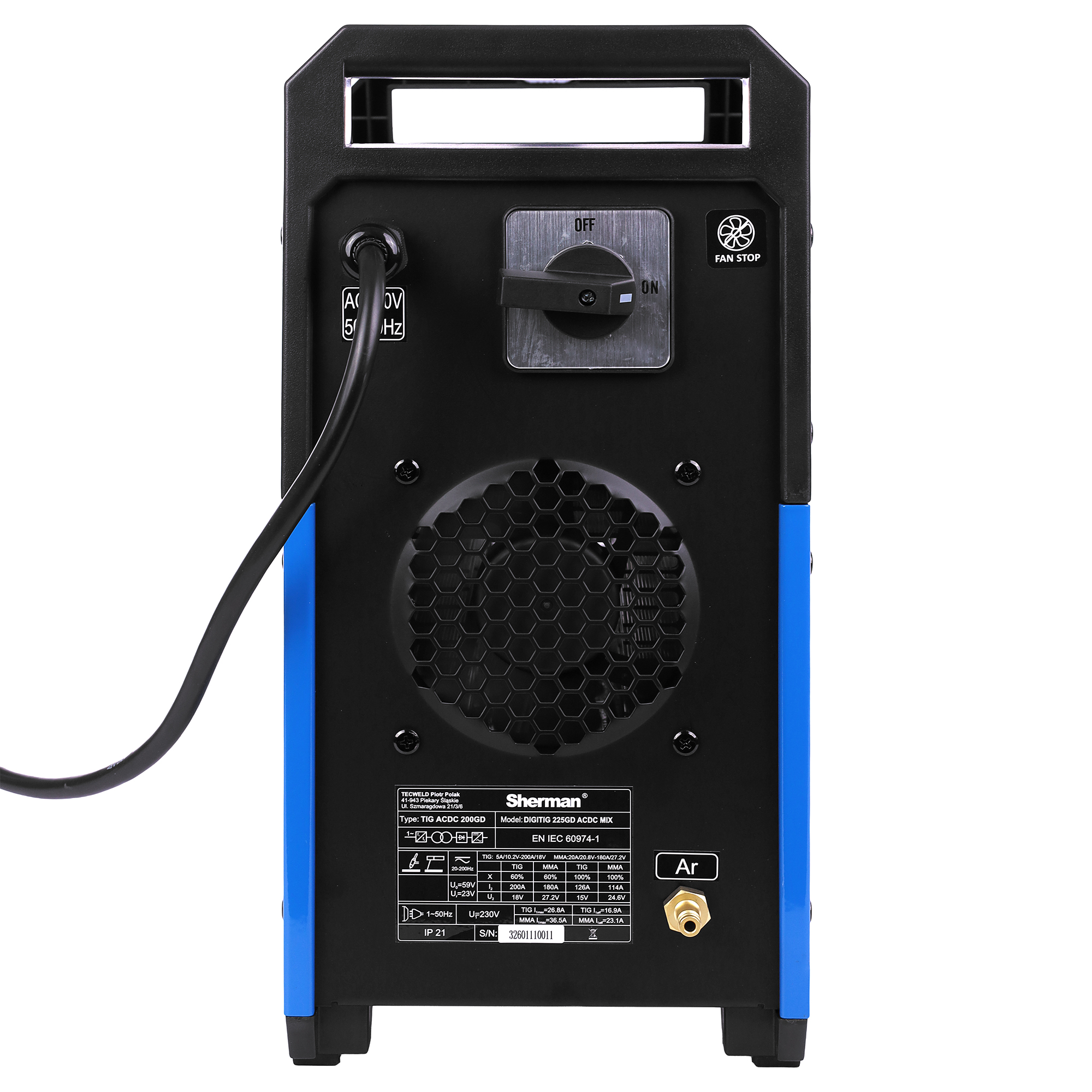

Das Gerät ist mit der Funktion Fan Stop ausgestattet, die den Lüfter nach dem Schweißen und nach dem Abkühlen des Geräts abschaltet. Unter Last startet der Lüfter automatisch erneut. Diese Lösung reduziert Geräusche, begrenzt das Ansaugen von Staub in das Schweißgerät und verbessert den Arbeitskomfort.

Das Schweißgerät verfügt außerdem über einen thermischen Schutz. Bei Überhitzung schaltet das Gerät den Schweißstrom automatisch ab, die O.C.-Kontrollleuchte leuchtet auf und auf dem Display erscheint die Meldung „Err”. Nach dem Abkühlen wird die Schutzfunktion automatisch zurückgesetzt.

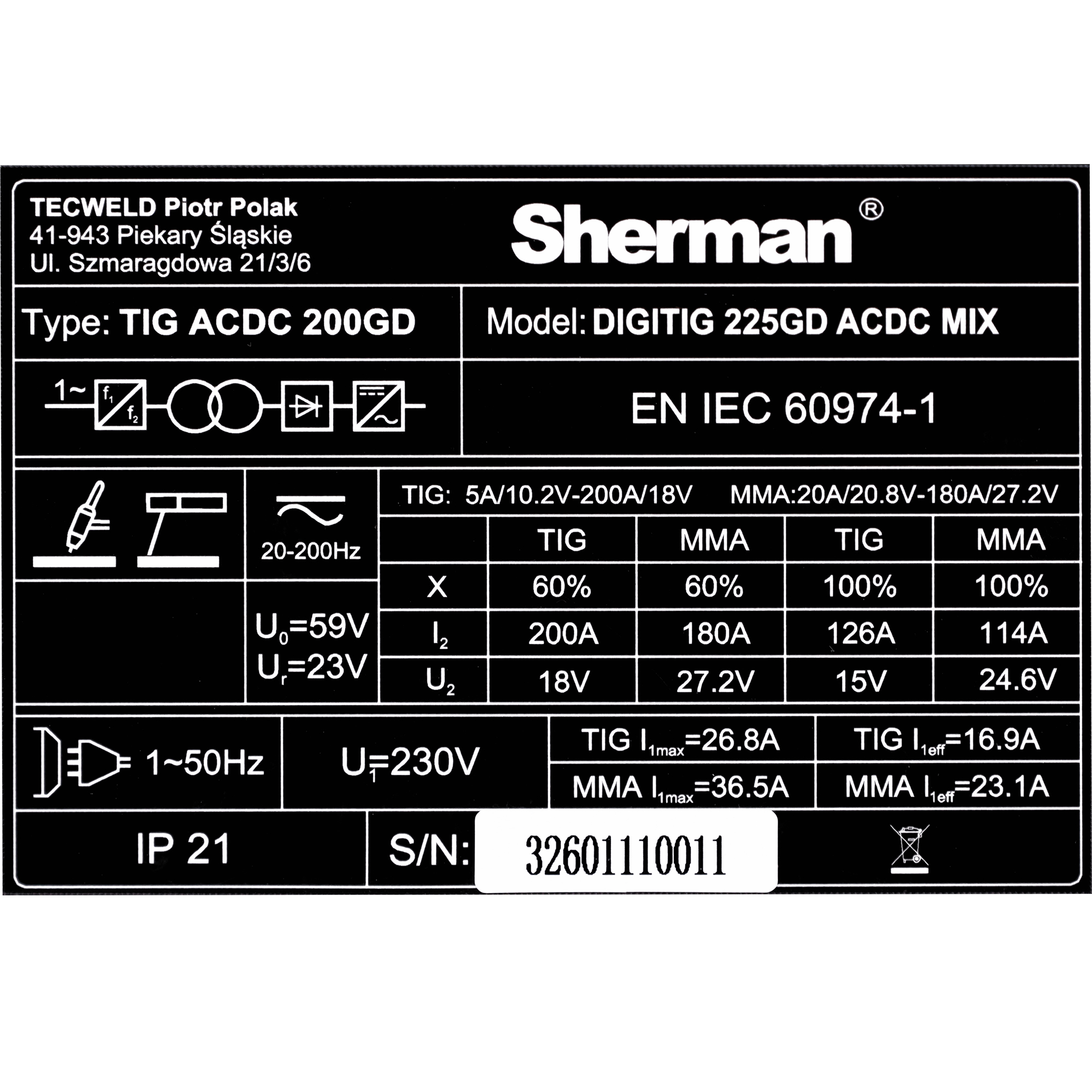

✅ Technische Daten des Schweißgeräts

✅ Einstellbereiche der Parameter

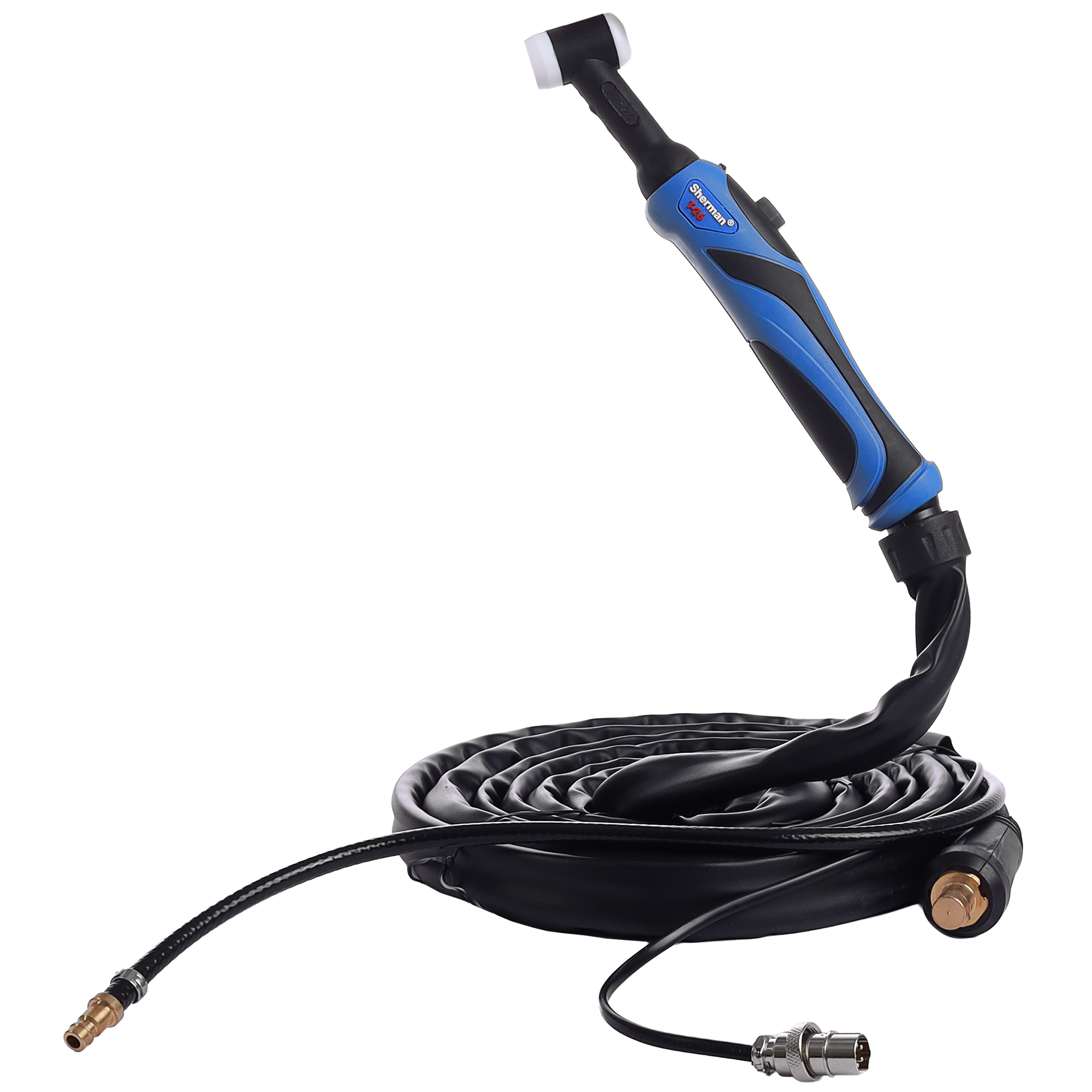

✅ Parameter des TIG-Brenners

✅ Betriebsbedingungen

• Umgebungstemperaturbereich: von -10°C bis +40°C.
• Relative Luftfeuchtigkeit: bis 80%.
• Atmosphärischer Druck: 860 – 1060 hPa.
• Betriebshöhe: bis 1000 m über dem Meeresspiegel.
• Zulässige Schwankungen der Versorgungsspannung: bis ±10%.
• Das Gerät ist für den Einsatz in geschlossenen Räumen vorgesehen; die Schutzart IP21 erlaubt keinen Betrieb im Regen.

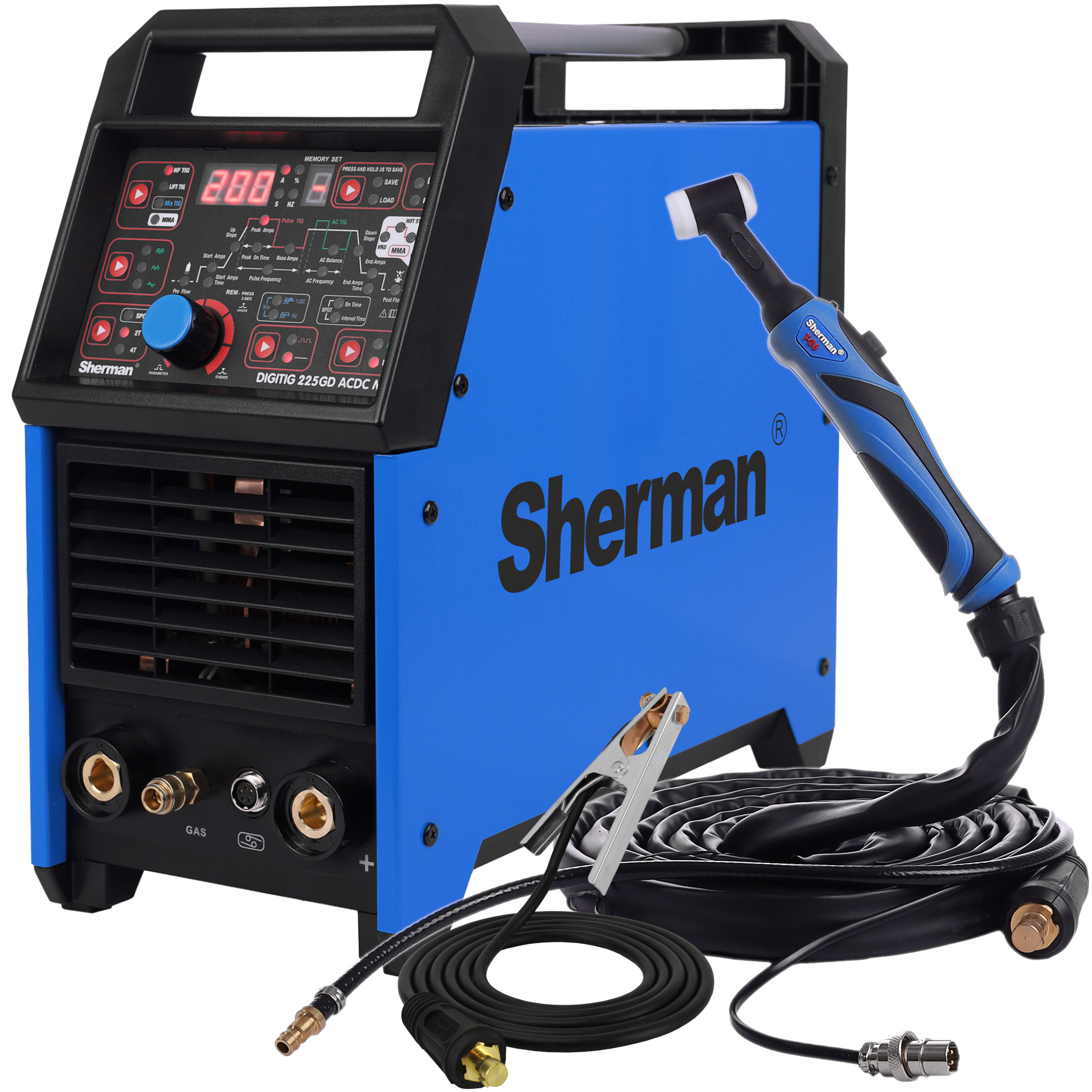

✅ Lieferumfang

• Schweißstromquelle DIGITIG 225GD AC/DC MIX – 1 Stk.
• TIG-Brenner – 1 Stk.
• Massekabel mit Klemme – 1 Stk.
• Bedienungsanleitung – 1 Stk.
• Verpackung – 1 Stk.

✅ Zusammenfassung

DIGITIG 225GD AC/DC MIX ist ein fortschrittliches TIG AC/DC-Schweißgerät mit Mischstromfunktion, das für Anwender entwickelt wurde, die eine breite Parametereinstellung und hohe Schweißnahtqualität benötigen. Das Gerät verbindet die Präzision des TIG-Schweißens, die Funktionalität des MMA-Schweißens, digitale Steuerung, Einstellungsspeicher sowie eine umfangreiche Regelung von AC-Strom, Puls und MIX-Modus.

Mit einem Strombereich bis 200 A im TIG-Betrieb, der Möglichkeit zum Aluminiumschweißen und Funktionen zur Unterstützung der Lichtbogenstabilität eignet sich dieses Modell für Werkstatt-, Produktions- und Serviceanwendungen.
